Näytä kaikki Vakiopistotulpat / Näytä kaikki Pistotulppa AM-TOP®

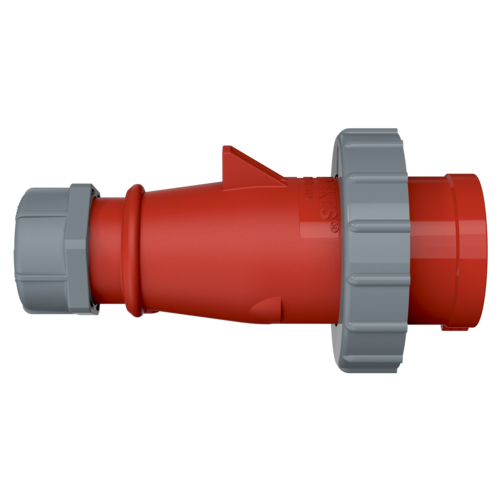

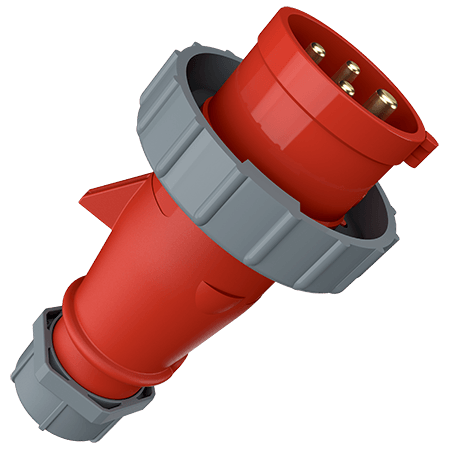

Pistotulppa AM-TOP® 282

Virta 16 A 32 A

Napaluku

Volt

Kelloasento

ruuviliittimet
yksiosainen runko

kaapelin läpivienti ja tiiviste
vedonpoisto ja kiertymäsuojaskruvplintar

Osa nro282
EAN4015394001942
Std. Pakkaus. 10 Määrä

Tekniset tiedot

Pistotulppa AM-TOP® 282

Virta	16 A
Napaluku	4 p
Volt	400 V
Kelloasento	6 h
Hertz	50-60 Hz
Liitäntäteknologia	Ruuvikosketin
Kosketin	vakio
Suojaustyyppi	IP67
Paino	165 g
Yhdenmukaisuusvakuutus	VDE CQC

Tietolomakkeet ja lataukset

Pistotulppa AM-TOP® 282

TuotetietolehtiPistotulppa AM-TOP® 282 PDF, 153 KB

Valmistajan vakuutusPistotulppa AM-TOP® 282 PDF, 37 KB

CAD-tiedot STPPistotulppa AM-TOP® 282 ZIP, 1,018 KB

CAD-tiedot 3D DWGPistotulppa AM-TOP® 282 ZIP, 2 MB

Asennusohjeet / KäyttöohjeetPistotulppa AM-TOP® 282 PDF, 2 MB

Mittapiirros pystyPistotulppa AM-TOP® 282 PNG, 90 KB

Mittapiirros vaakaPistotulppa AM-TOP® 282 PNG, 91 KB

Suuntaviivat

Pistotulppa AM-TOP® 282

REACh

RoHS

Sopivat tuotteet

Pistotulppa AM-TOP® 282 kanssa IP67

Paneeliasennetut pistorasia

Osa nro 1479

Suojaustyyppi: IP67
Virta: 16 A
Napaluku: 4 p
Volt: 400 V
Liitäntäteknologia: Ruuvikosketin

lisää

Jatkopistorasia AM-TOP®

Osa nro 544

Suojaustyyppi: IP67
Virta: 16 A
Napaluku: 4 p
Volt: 400 V
Liitäntäteknologia: Ruuvikosketin

lisää

Pinta-asennuspistorasia DUOi

Osa nro 5612406G

Suojaustyyppi: IP67 / IP69
Virta: 16 A
Napaluku: 4 p
Volt: 400 V
Liitäntäteknologia: Ruuvikosketin

lisää

Pinta-asennuspistorasia

Osa nro 9322

Suojaustyyppi: IP67
Virta: 16 A
Napaluku: 4 p
Volt: 400 V
Liitäntäteknologia: Ruuvikosketin

lisää

Sopivat tarvikkeet

Pistotulppa AM-TOP® 282

Protective cover

Osa nro 40778

vesitiiviille pistotulpille, seinäasennetuille ja paneeliasennetuille kojevastakkeille 16 A, 4 p

lisää

Usein kysytyt kysymykset tuotteesta

Mitä kellonaika-asento 6h tarkoittaa?

Kytkimessä tai pistorasiassa suojajohdinkontakti (PE) on asennossa/kellonaika-asennossa 6h. Lisätietoja löytyy tästä

Kysymyksiin ja vastauksiin
