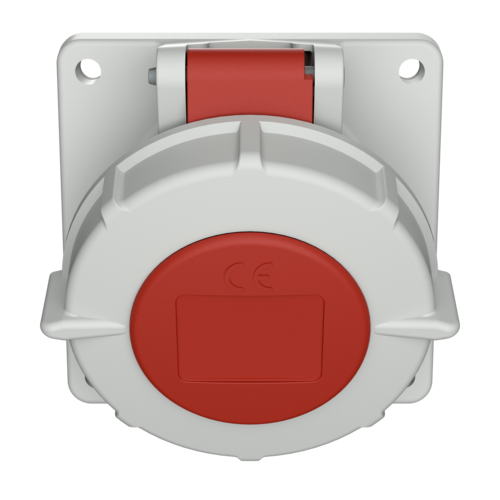

Panel mounted receptacle with TwinCONTACT 1169

Name: Panel mounted receptacle with TwinCONTACT
Brand: MENNEKES
SKU: 1169

Virta 16 A 32 A

Napaluku

Volt

Kelloasento

screwless spring terminals
standard flange dimensions
suitable for through wiring

20° inclination
receptacles optional fitted with auxiliary contact

Osa nro1169
EAN4015394221494
Std. Pakkaus. 10 Määrä

TwinCONTACT

Ruuvittomat jousiliittimet

Lue lisää

Tekniset tiedot

Panel mounted receptacle with TwinCONTACT 1169

Virta	16 A
Napaluku	4 p
Volt	400 V
Kelloasento	6 h
Hertz	50-60 Hz
Liitäntäteknologia	Ruuviton - TwinCONTACT
Kosketin	vakio
Suojaustyyppi	IP67
Laippa	85x85 mm
Kiinnitysreikä	70x70 mm
Kaltevuus	20 °
Paino	230 g

Tietolomakkeet ja lataukset

Panel mounted receptacle with TwinCONTACT 1169

TuotetietolehtiPanel mounted receptacle with TwinCONTACT 1169 PDF, 123 KB

CAD-tiedot STPPanel mounted receptacle with TwinCONTACT 1169 ZIP, 2 MB

CAD-tiedot 3D DWGPanel mounted receptacle with TwinCONTACT 1169 ZIP, 6 MB

Asennusohjeet / KäyttöohjeetPanel mounted receptacle with TwinCONTACT 1169 PDF, 740 KB

Mittapiirros pystyPanel mounted receptacle with TwinCONTACT 1169 PNG, 100 KB

Mittapiirros vaakaPanel mounted receptacle with TwinCONTACT 1169 PNG, 102 KB

Suuntaviivat

Panel mounted receptacle with TwinCONTACT 1169

REACh

RoHS

Sopivat tarvikkeet

Panel mounted receptacle with TwinCONTACT 1169

Apukontaktikytkimen

Osa nro 41000

tuoteryhmien 1018, 1019, 1041, 1049, 1132, 1141, 1146 ja 1148 16 A:n ja 32 A:n sekä tuoteryhmien 1044, 1048, 1133 ja 1135 pistorasioille ja paneeliasennetuille pistorasioille, toiminta: vaihtokosketin = NC/NO, liitetty kuormitus: 16 A (induktiivinen 4 A), 250 V AC
