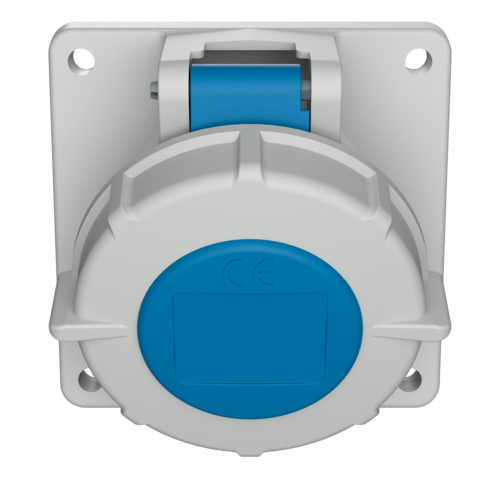

Panel mounted receptacle with TwinCONTACT 1168

Name: Panel mounted receptacle with TwinCONTACT
Brand: MENNEKES
SKU: 1168

Virta 16 A 32 A

Napaluku

Volt

Kelloasento

screwless spring terminals
standard flange dimensions
suitable for through wiring

20° inclination
receptacles optional fitted with auxiliary contact

Osa nro1168
EAN4015394221487
Std. Pakkaus. 10 Määrä

TwinCONTACT

Ruuvittomat jousiliittimet

Lue lisää

Tekniset tiedot

Panel mounted receptacle with TwinCONTACT 1168

Virta	16 A
Napaluku	3 p
Volt	230 V
Kelloasento	6 h
Hertz	50-60 Hz
Liitäntäteknologia	Ruuviton - TwinCONTACT
Kosketin	vakio
Suojaustyyppi	IP67
Laippa	85x85 mm
Kiinnitysreikä	70x70 mm
Kaltevuus	20 °
Paino	120 g
Yhdenmukaisuusvakuutus	VDE

Tietolomakkeet ja lataukset

Panel mounted receptacle with TwinCONTACT 1168

TuotetietolehtiPanel mounted receptacle with TwinCONTACT 1168 PDF, 162 KB

Valmistajan vakuutusPanel mounted receptacle with TwinCONTACT 1168 PDF, 28 KB

CAD-tiedot STPPanel mounted receptacle with TwinCONTACT 1168 ZIP, 1 MB

CAD-tiedot 3D DWGPanel mounted receptacle with TwinCONTACT 1168 ZIP, 5 MB

Asennusohjeet / KäyttöohjeetPanel mounted receptacle with TwinCONTACT 1168 PDF, 740 KB

Mittapiirros pystyPanel mounted receptacle with TwinCONTACT 1168 PNG, 100 KB

Mittapiirros vaakaPanel mounted receptacle with TwinCONTACT 1168 PNG, 102 KB

Suuntaviivat

Panel mounted receptacle with TwinCONTACT 1168

REACh

RoHS

Sopivat tarvikkeet

Panel mounted receptacle with TwinCONTACT 1168

Apukontaktikytkimen

Osa nro 41000

tuoteryhmien 1018, 1019, 1041, 1049, 1132, 1141, 1146 ja 1148 16 A:n ja 32 A:n sekä tuoteryhmien 1044, 1048, 1133 ja 1135 pistorasioille ja paneeliasennetuille pistorasioille, toiminta: vaihtokosketin = NC/NO, liitetty kuormitus: 16 A (induktiivinen 4 A), 250 V AC
