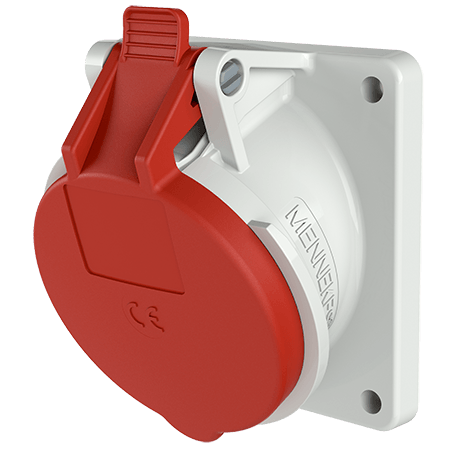

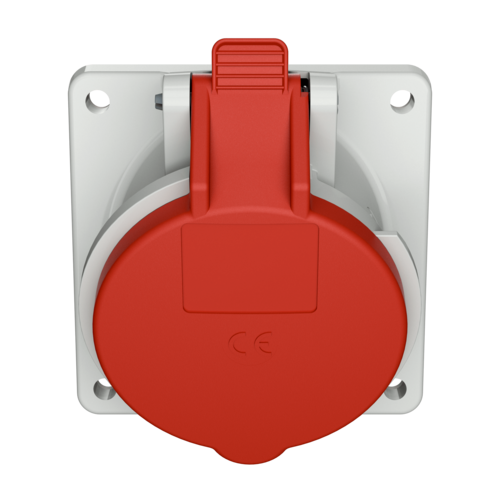

Paneeliasennetut pistorasia TwinCONTACT 3070

Name: Paneeliasennetut pistorasia TwinCONTACT
Brand: MENNEKES
SKU: 3070

Virta 16 A 32 A

Napaluku

Volt

Kelloasento

ruuvittomat jousiliittimet
yhtenäiset laipan mita

20°:n kaltevuus
pistorasioihin asennettu valinnaisena apukytkin

Osa nro3070
EAN4015394221661
Std. Pakkaus. 10 Määrä

TwinCONTACT

Ruuvittomat jousiliittimet

Lue lisää

Tekniset tiedot

Paneeliasennetut pistorasia TwinCONTACT 3070

Virta	16 A
Napaluku	5 p
Volt	400 V
Kelloasento	6 h
Hertz	50-60 Hz
Liitäntäteknologia	Ruuviton - TwinCONTACT
Kosketin	vakio
Suojaustyyppi	IP44
Laippa	85x85 mm
Kiinnitysreikä	70x70 mm
Kaltevuus	20 °
Paino	140 g
Yhdenmukaisuusvakuutus	VDE

Tietolomakkeet ja lataukset

Paneeliasennetut pistorasia TwinCONTACT 3070

TuotetietolehtiPaneeliasennetut pistorasia TwinCONTACT 3070 PDF, 185 KB

CAD-tiedot STPPaneeliasennetut pistorasia TwinCONTACT 3070 ZIP, 2 MB

CAD-tiedot 3D DWGPaneeliasennetut pistorasia TwinCONTACT 3070 ZIP, 4 MB

Mittapiirros pystyPaneeliasennetut pistorasia TwinCONTACT 3070 PNG, 100 KB

Mittapiirros vaakaPaneeliasennetut pistorasia TwinCONTACT 3070 PNG, 101 KB

Suuntaviivat

Paneeliasennetut pistorasia TwinCONTACT 3070

REACh

RoHS

Sopivat tarvikkeet

Paneeliasennetut pistorasia TwinCONTACT 3070

Apukontaktikytkimen

Osa nro 41000

tuoteryhmien 1018, 1019, 1041, 1049, 1132, 1141, 1146 ja 1148 16 A:n ja 32 A:n sekä tuoteryhmien 1044, 1048, 1133 ja 1135 pistorasioille ja paneeliasennetuille pistorasioille, toiminta: vaihtokosketin = NC/NO, liitetty kuormitus: 16 A (induktiivinen 4 A), 250 V AC
