Maadoitus, kellotaulun mukainen asento ja pistokkeiden värit

Nimelliskäyttöjännitteet yli 50 V

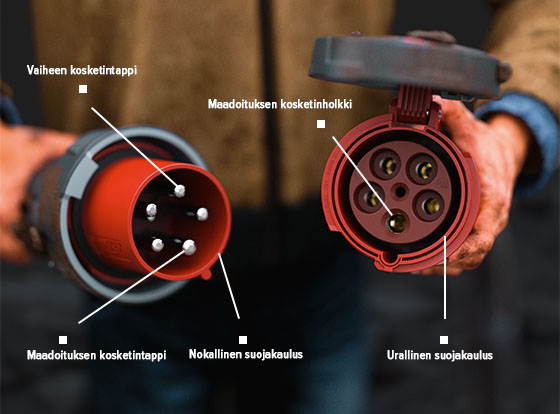

Yli 50 V:n nimelliskäyttöjännitteiden kohdalla

pistotulpassa on oltava kosketintapilla varustettu maadoitus ja nokallinen suojakaulus
jatkopistorasiassa tai pistorasiassa on oltava kosketinholkilla varustettu maadoitus ja urallinen suojakaulus.

Pistotulpan maadoituksen kosketintappi on läpimitaltaan suurempi kuin muut (vaihe/nollajohdin) pistotulpan kosketintapit – ja se sopii siten vain sille tarkoitettuun jatkopistorasian tai pistorasian maadoituksen kosketinholkkiin. Tämä määrätty rakenne ja samoin kiinteä suojakauluksen uran asento (ei saa muuttaa/poistaa!) pistotulpassa ja suojakauluksen nokan asento jatkopistorasiassa/pistorasiassa estää väärät pistotulppien ja jatkopistorasioiden/pistorasioiden yhdistelmät ja siten hengenvaaralliset jännitteiden ja taajuuksien sekaannukset.

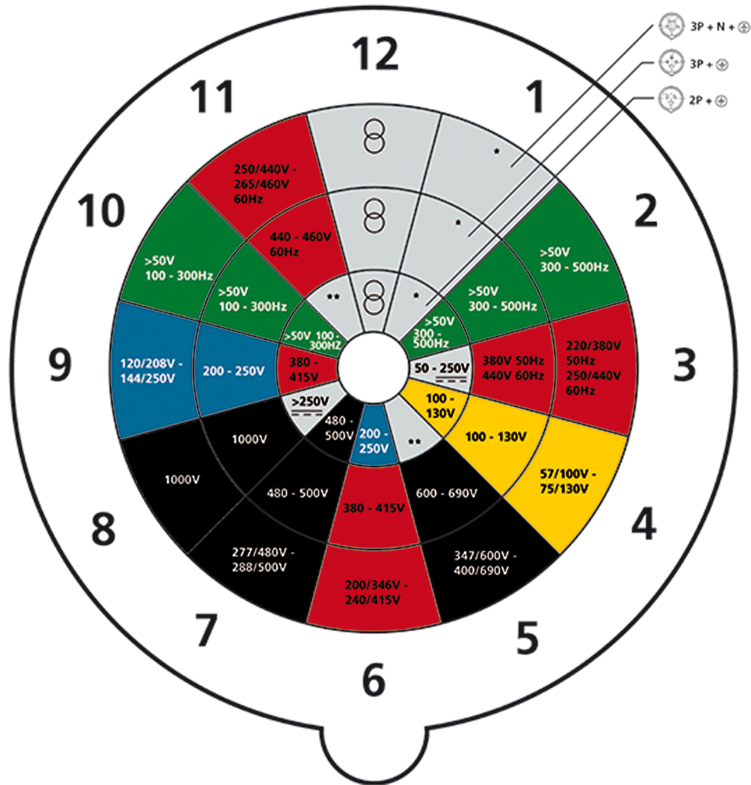

Kellotaulun mukainen asento

*Kelloasemat eivät ole normitettuja ja niitä voidaan käyttää vapaasti erikoissovelluksiin. **Kelloasemia ei käytetä.

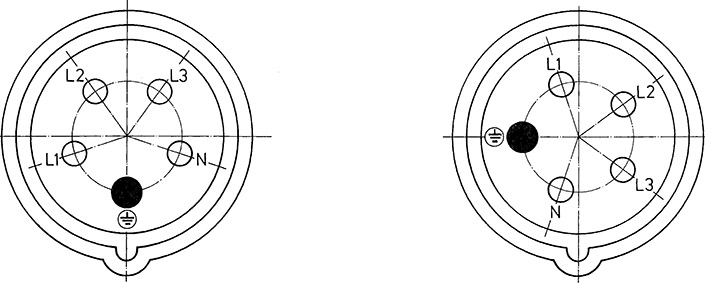

Kellotaulun mukainen asento näyttää maadoituksen aseman jännitteellisellä puolella pistokytkimissä – kuvassa (yllä) jatkopistorasian maadoitus on klo 6 kohdalla.

Pistotulppien värit (katso kuva) ilmoittavat vastaavan nimelliskäyttöjännitteen. Yleisimmät punaiset pistotulpat esimerkiksi on tarkoitettu 380–480 V:n jännitteelle – kolmivaiheiselle vaihtojännitteelle (400 V), mustat pistotulpat on tarkoitettu teollisuusverkkoihin, siniset pistotulpat esim. kotitalouslaitteille ja retkeilyyn, keltaiset pistotulpat esimerkiksi laivojen suojajännitteelle ja vihreät pistotulpat mm. rakennuskoneille.

Lisätiedot

Kytkinten merkintä ja asento

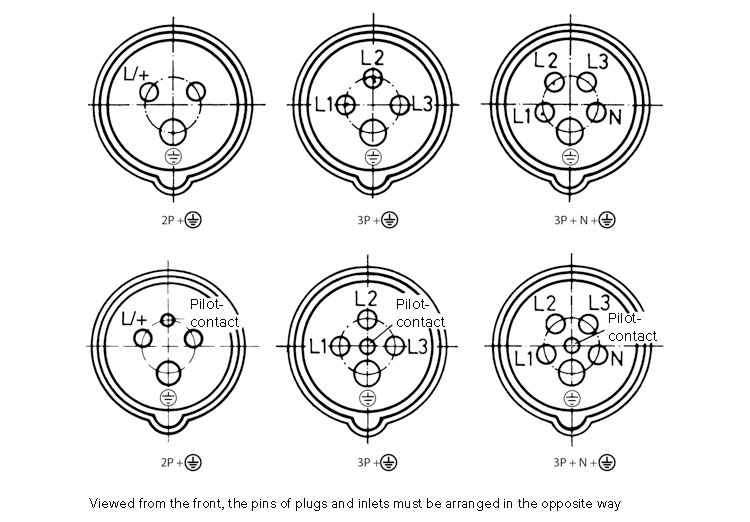

Uudelleenjohdotettavissa pistotulpissa ja holkeissa kytkinten on oltava merkitty symboleilla seuraavasti:

Jos vaihejohtimia on kolme, vaihekytkimet on merkittävä L1, L2, L3 tai 1, 2, 3; neutraali kytkin (mikäli olemassa) on merkittävä N ja maadoituskytkin on merkittävä symbolilla ⏚.
Jos on vain yksi vaihejohdin, virroitettu napa L/+ on merkittävä maadoituskytkimen symbolilla ⏚, mikäli sovellettavissa.

Nimellisjännitteeltään yli 50 V:n pistorasioiden ja pistokkeiden kytkinputket on järjestettävä myötäpäivään edestä katsottuna.

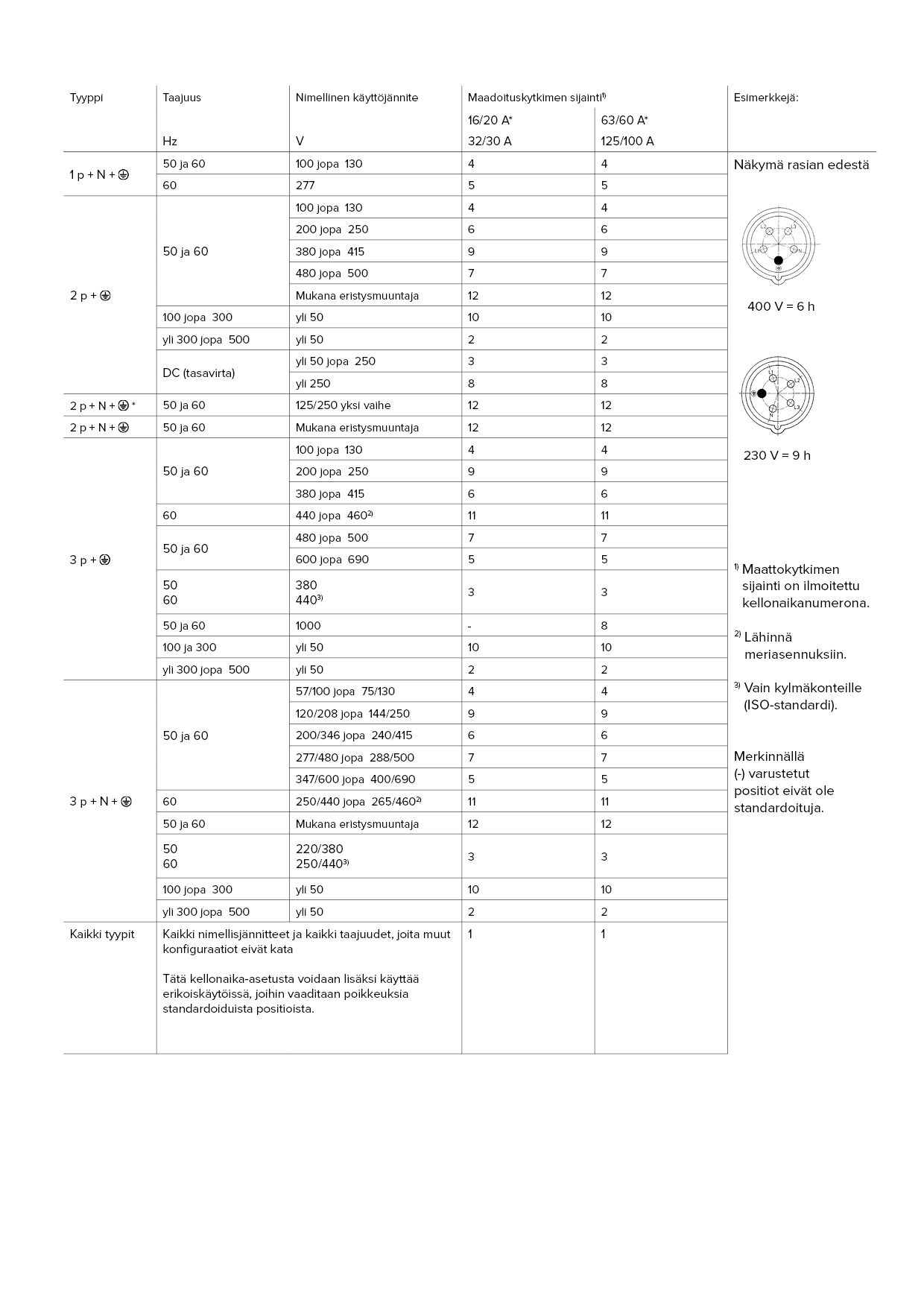

Kellonaika-asento taulukon 210 EN IEC 60309-2:2023

Tyyppi	Taajuus	Nimellinen käyttöjännite	Maadoituskytkimen sijainti 1)
Tyyppi	Hz	V	16/20 A* 32/30 A	63/60 A* 125/100 A
1 p + N + E	50 ja 60	100 jopa 130	4	4
1 p + N + E	60	277	5	5
2 p + E	50 ja 60	100 jopa 130	4	4
		200 jopa 250	6	6
		380 jopa 415	9	9
		480 jopa 500	7	7
		Mukana eristysmuuntaja	12	12
	100 jopa 300	yli 50	10	10
	yli 300 jopa 500	yli 50	2	2
	DC (tasavirta)	yli 50 jopa 250	3	3
	DC (tasavirta)	yli 250	8	8
2 p + N + E*	50 ja 60	125/250 yksi vaihe	12	12
2 p + N + E	50 ja 60	Mukana eristysmuuntaja	12	12
3 p + E	50 ja 60	100 jopa 130	4	4
		200 jopa 250	9	9
		380 jopa 415	6	6
	60	440 jopa 460 2)	11	11
	50 ja 60	480 jopa 500	7	7
	50 ja 60	600 jopa 690	5	5
	50 60	380 440 3)	3	3
	50 ja 60	1000	-	8
	100 ja 300	yli 50	10	10
	yli 300 jopa 500	yli 50	2	2
3 p + N + E	50 ja 60	57/100 jopa 75/130	4	4
		120/208 jopa 144/250	9	9
		200/346 jopa 240/415	6	6
		277/480 jopa 288/500	7	7
		347/600 jopa 400/690	5	5
	60	250/440 jopa 265/460 2)	11	11
	50 ja 60	Mukana eristysmuuntaja	12	12
	50 60	220/380 250/440 3)	3	3
	100 jopa 300	yli 50	10	10
	yli 300 jopa 500	yli 50	2	2
Kaikki tyypit	Kaikki nimellisjännitteet ja kaikki taajuudet, joita muut konfiguraatiot eivät kata Tätä kellonaika-asetusta voidaan lisäksi käyttää erikoiskäytöissä, koihin vaaditaan poikkeuksia standardoiduista positioista.		1	1
* Sarjan II laitteet ovat pääasiassa käytössä Yhdysvaltojen ja Kanadan markkinoilla. Sarjan II laitteiden virrat ovat 20 A, 30 A, 60 A ja 100 A. ^{1) Maattokytkimen sijainti on ilmoitettu kellonaikanumerona. 2) Lähinnä meriasennuksiin. 3) Vain kylmäkonteille (ISO-standardi) Merkinnällä (-) varustetut positiot eivät ole standardoituja.}
