IP-kotelointiluokat ja IP-suojausluokat
- IP-kotelointiluokat (IP = Ingress Protection) kertovat, miltä ulkoisilta vaikutuksilta pistokytkin on suojattu.
- Suojausluokat kuvaavat turvallisuustoimenpiteet, jotka suojaavat vaarallisilta jännitteiltä / sähköiskulta ja siten sähköön liittyviltä onnettomuuksilta.
IP-kotelointiluokat

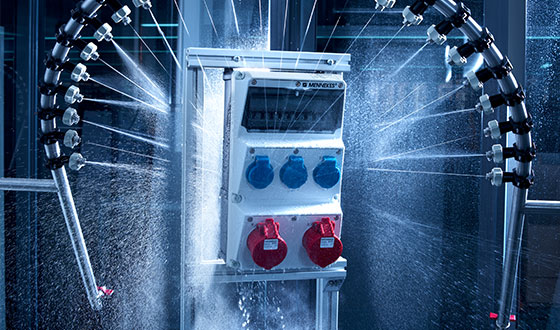

CEE-pistokytkimien tulee toimia aina luotettavasti. Siksi niiden tulee muun muassa vastata tiettyä kotelointiluokkaa. IP-kotelointiluokat (IP = Ingress Protection) kertovat, miltä ulkoisilta vaikutuksilta pistokytkin on suojattu. IP-kotelointiluokka muodostuu kahdesta numerosta. Ne määrittelevät tarkasti, miten pitkälle laitteen kotelo suojaa laitteen sisäosia ei-toivotulta ulkoisten elementtien tunkeutumiselta. Ensimmäinen numero kertoo suojauksesta vierasesineiltä ja kosketukselta. Toinen numero kertoo suojauksesta vedeltä. Numeroyhdistelmät on määritelty standardissa EN/IEC 60529.
Käytettävien pistorasioiden ja jatkopistorasioiden tulee täyttää ilmoitetun kotelointiluokan vaatimukset sekä silloin, kun pistotulppa on kytketty, että silloin, kun sitä ei ole kytketty. Pistotulppia ja laitepistokkeita kotelointiluokka koskee, kun ne on liitetty vastakappaleeseensa (jatkopistorasiaan tai pistorasiaan).

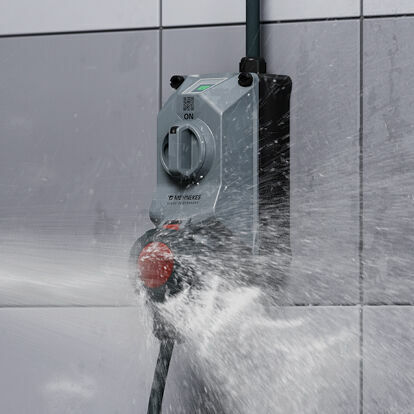

CEE-pistokytkinten tulee vastata kotelointiluokkaa IP 44 tai IP 67, CEE-pistokytkinten, joiden mitoitusvirta on 100/125 A, kotelointiluokkaa IP 67. Jos 100/125 A:n pistorasiat on kiinnitetty koteloon tai ne muodostavat sen kanssa rakenteellisen yksikön, koko rakenne voidaan toteuttaa myös kotelointiluokan IP 44 mukaisesti.

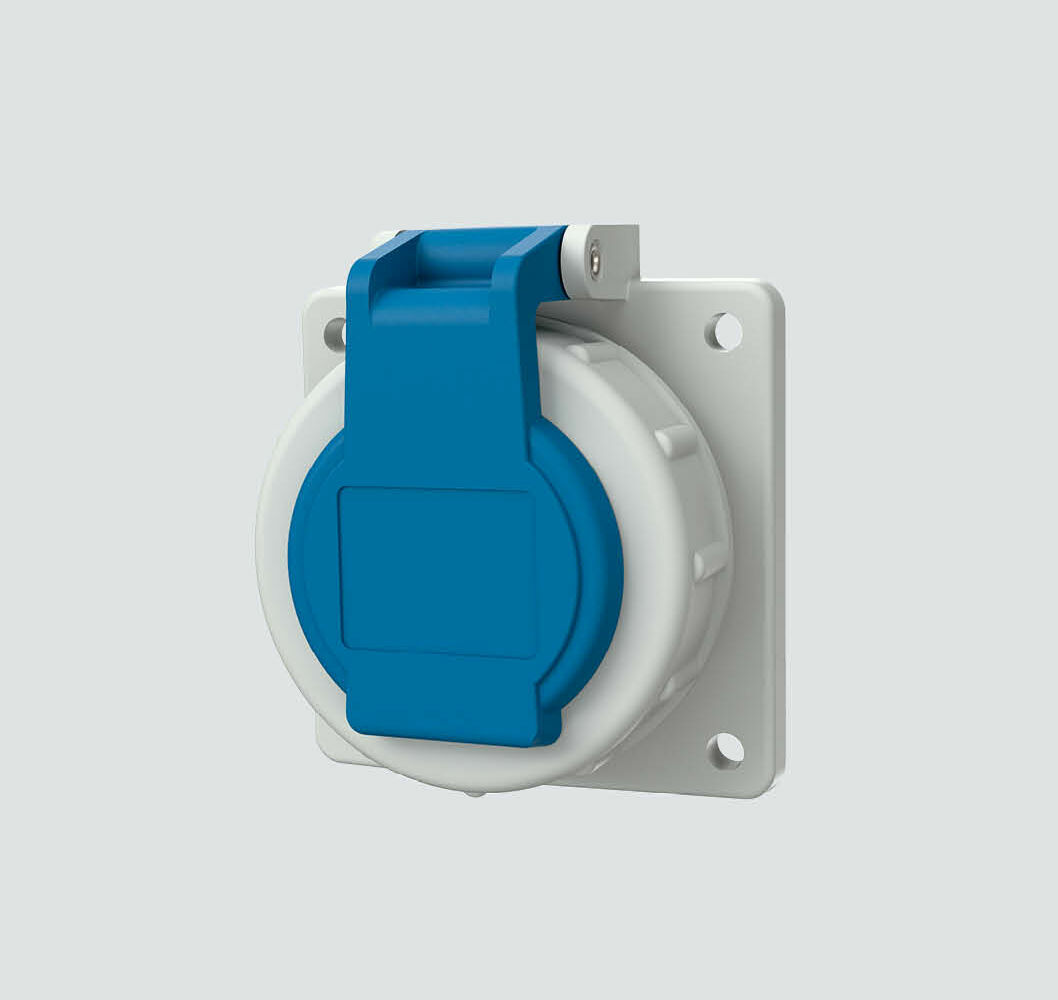

Tavallisten, standardin DIN VDE 0620 ja DIN 49440 ja sitä seuraavien standardien, mukaisten SCHUKO® pistorasioiden kohdalla on erityisesti huomioitava, että ne täyttävät rakenteellisista syistä johtuen kotelointiluokan IP 44 vaatimukset vain kannen ollessa kiinni, koska veden sisääntunkeutumista ei voida estää suojakoskettimen alueella.
Lisäksi SCHOKO® pistorasioiden, joiden suojausluokka on IP44, lisäksi voit saada meiltä myös SCHUKO® standardin mukaisia pistorasioita, joiden suojausluokka on IP68, käytettäväksi kosteissa ympäristöissä, kuten satamissa, uimahalleissa tai ulkoalueilla.
Pistorasioissamme on merkintä, joka osoittaa suojausluokan. Yksityiskohtaisen yleiskatsauksen eri suojausluokista ja yksittäisten tunnuslukujen merkityksestä löydät käytännöllisestä IP-suojausluokkataulukostamme.
IP-suojausluokkataulukko
| Koodin ensimmäinen numero | ||
|---|---|---|
| IEC 60529 | Kotelo suojattu sisäänpääsyltä | Suojaus kosketukselta |
| 0 | ei suojausta | ei suojausta |
| 1 | Suuret kappaleet, halkaisija yli 50 mm | Suojattu pääsyltä kämmenselällä |
| 2 | Suuret kappaleet, halkaisija yli 12.5 mm | Suojattu pääsyltä sormella |
| 3 | Suuret kappaleet, halkaisija yli 2.5 mm | Suojattu pääsyltä työkalulla |
| 4 | Suuret kappaleet, halkaisija yli 1 mm | Suojattu pääsyltä johdolla |
| 5 | Pöly haitallisina määrinä | täydellinen kosketussuoja |
| 6 | Pöly yleisesti | täydellinen kosketussuoja |
| Koodin 2. numero: | |
|---|---|
| IEC 60529 | Kotelo suojattu sisääntunkeutumiselta |
| 0 | ei suojausta |
| 1 | Pystysuoraan tippuva vesi |
| 2 | Pystysuoraan tippuva vesi kotelolle korkeintaan 15°:n kulmassa |
| 3 | Suojaus pystysuoraan putoavalta suihkuvedeltä 60° kulmassa |
| 4 | Suojaus kaikilta suunnilta tulevalta roiskevedeltä |
| 5 | Suojaus suihkuvedeltä (suutin) mistä tahansa kulmasta |
| 6 | Suojaus voimakkaalta suihkuvedeltä |
| 7 | Suojaus tilapäiseltä upotukselta |
| 8 | Suoja jatkuvalta upotukselta |
| 9 | Suoja korkeapaine-/höyrypuhdistuksen vedeltä, erityinen maatalous |
IP-suojausluokat
IP-suojausluokat EN 61140 / VDE0140-1 mukaan
Suojausluokat kuvaavat turvatoimenpiteitä, jotka suojaavat vaaralliselta jännitteeltä/sähköiskulta ja siten sähkötapaturmilta. Suojausluokkia on neljä: 0, 1, 2 ja 3.
- 0: ei lisäsuojaa peruseristyksen lisäksi
- 1: suojamaadoitus
- 2: suojaeristys
- 3: suojajännite
Kaikkien sähkölaitteiden suojausluokat on määritelty standardeissa EN/IEC 61140 ja VDE 0140-1. Laitteiden merkinnässä käytettävät symbolit on määritelty standardissa EN/IEC 60417.
